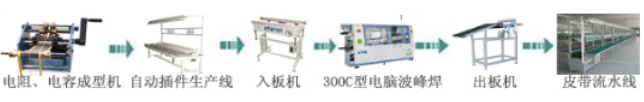

電容電阻成型機：

V-180A手搖帶式電阻成型機

1：本體輕巧，不受空間限製；

2：對電阻及二極體之切腳及折曲加工能力強；可安裝、夾於桌麵上；

3：外形尺寸：L200*W180*H190

4：重量：6Kg

自動插件線

配置：

①照明：30W單支帶罩燈架配光管2支

②工藝看板：15X25鋁型材，每段配6塊300X400透明亞克力板

③零件台：1.5mm鐵板折彎成型（兩層）

單邊作業：2.4-3.0m/段

工作麵高度：750±15mm

PCB寬度：50-300mm連續可調

輸送鏈條：3/8"進口優質尼龍塑膠鏈條

驅動係統：WTW60W調速電機

輸送速度：0.5-1.8m/min

腳架燈架：40*40鐵（鋁方通表麵噴塑（電腦灰）

機身尺寸（單台）：L3000*W600*H2000mm

電源：單相220V

波峰自動進板接駁台

1.專用齒輪、梯形螺杆同步調寬結構；

2.表麵處理：靜電噴塑電腦白；

3.PCB寬度50-300mm；

4.前導軌固定，從左到右。

5.台灣STK調速馬達控製；

6.接駁台長1000mm；

7.35B進口優質尼龍鏈條傳輸；

8.專用鋁型材導軌；

V-TPO350C無鉛波峰焊

機體線型外觀設計，采用噴塑工藝，美觀大方，經久耐用

三段獨立1.8米預熱區，全熱風預熱，帶射燈補償裝置，使PCB獲得良好的焊接效果

專利壓鑄式鈦合金鏈爪，不粘錫，永不變形，壽命長

全程觀察窗，方便操作和維護

強大參數庫功能，各類PCB工藝參數可按需調用操作

采用專業工業電腦控製係統，確保係統具有可靠性和穩定性

可按用戶設定的日期、時間及溫控參數進行自動開關機

係統故障自我診斷，故障原因自動顯示，故障排除方法隨時查詢

加熱溫度采用PID閉環控製，溫控穩定可靠。

閉環式自動跟蹤噴霧係統，噴霧寬度和噴霧時間自動調節，並可按需設置提前和延長噴霧時間

過板自動起波，最大限度減少錫氧化量

運輸係統采用離合器限力+限流器雙重保護

短路及過流保護係統

錫爐升降與進出，自動調與手工調結合。采用靠背式設計，防止誤操作損傷機器

配有冷卻模塊，溫度補償模塊，適合無鉛焊接和多種工藝要求

公司最新發明的超平穩，超高濾波源發生器，大幅削弱了流道內部錫流震蕩及紊流的產生，錫波平穩，氧化量大幅降低，維護簡單

傳動機構采用精密模塊化設計，傳動準確，壽命長，易保養

鬆香噴霧裝置可拉出，並可拆卸，便於清潔維護

隔離式噴霧裝置，助焊劑煙霧從專用風道排出

運輸係統閉環控製。無級調速，精確控製PCB預熱與焊接時間

工業電腦控製係統雙波峰焊接裝置，除兼容一貫的機器自動化性能外更采用流線型機體設計，簡單便捷的電腦視窗係統，將自動化生產及管理紀錄提升至更高層次

波峰自動出板接駁台

A.台灣STK帶牙箱帶調速專用控製馬達，運行平穩不抖動。

B.40*40專用鋁型材配合特製連接角度調節器，隻要擰動調節手柄即可任意調節接駁角度。

C.采用進口2MM厚防靜電輸送皮帶，經久耐磨。

D.特殊升降式套筒結構，隻要擰動升降手柄即可任意調節接駁高度。

E.高度調節：請用所配的專用扳手將內六角擰鬆，再將接駁台的上部提起，再擰緊螺釘即可。

F.速度調節：請使用調速器上的旋鈕，左邊低速右邊高速。

G.水平調節：請使用機腳的腳杯調平。

H.接駁角度調節：請先將兩條支撐杆螺釘擰鬆，再將中間的連接手柄擰鬆，調到一個適當的角度，再將各部分鎖緊。

雙邊皮帶流水線
